光譜成像在汽車車漆顏色識別中的應用
發布時間：2022-07-01
光譜成像在汽車車漆顏色識別中的應用
在汽車后市場的諸多細分領域中，車飾配件的面漆顏色種類繁多，長期以來依賴人工目測識別，而多種面漆在顏色接近、色差較小的情況下，一直存在識別準確率低、效率差等問題，使得車飾配件制造商在不同顏色面漆的車飾識別與分選上極難形成標準化生產流程與售后機制，嚴重制約行業的發展。
高光譜成像技術
高光譜成像技術是融合了成像技術和光譜技術的一種新興檢測技術，具有無損、無接觸、快速等技術特點，可捕捉遠大于可見光范圍的光譜信息和圖像信息，能展示普通可見光成像和肉眼難以識別與區分的物質信息，解決普通可見光成像和肉眼無法實現的更多需求。
本案例主要通過高光譜成像設備與高光譜成像技術采集6份汽車保險杠外飾面漆數據，利用光譜大數據分析應用云平臺對6份樣品數據進行光譜特征分析、模型訓練與匹配，從而精準、高效實現6份樣品汽車外飾面漆顏色的識別。
高光譜數據采集設備
推掃式高光譜相機由深圳市中達瑞和科技有限公司自主研發和生產制造，擁有超高光譜分辨率，覆蓋400-1000nm波段光譜范圍，可快速、精準獲取觀測目標的高光譜信息，廣泛應用于掛載、便攜、室內等應用場景。該產品可結合目標物的空間圖像信息和光譜信息，利用目標物不同部位或成分的光譜特征，進行無損、無接觸、快速高效的精準獲取、發現識別、分類篩選和分析應用。
采集樣本
本次我們選用6份汽車保險杠外飾作為測試樣本，采用400nm-1000nm光譜波段，對6份樣品按照5nm間隔連續采集高光譜數據。

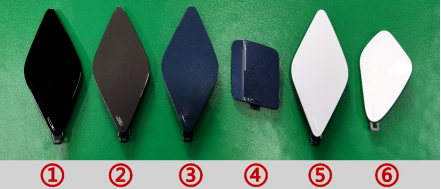

汽車保險杠外飾實拍圖
在6個樣品上分別選取多個位置獲取光譜曲線，將6個樣品的光譜曲線進行對比分析。

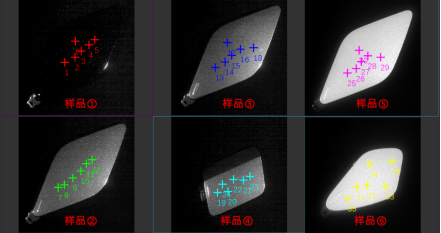

6個樣品光譜標注灰度圖

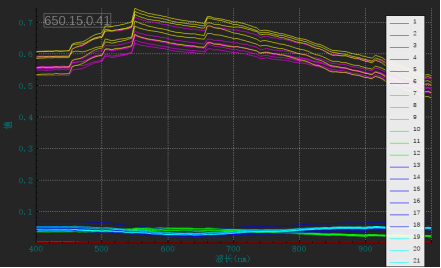

6個樣品光譜曲線圖
通過光譜曲線，可以看出樣品5和樣品6的反射率較高，樣品1、2、3、4的反射率很低。下面我們分別對樣品1、2、3、4，樣品5、6進行光譜分析。首先對樣品1、2、3、4，進行光譜分析，如下圖。

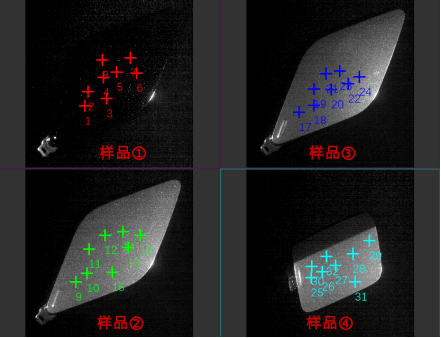

樣品1、2、3、4光譜標注灰度圖

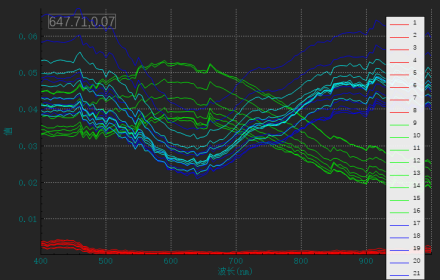

樣品1、2、3、4光譜曲線圖
從光譜曲線圖可以看出，樣品1的反射率和其他3種樣品光譜曲線區別很大，應是一種顏色面漆。樣品2和樣品3、4光譜反射率曲線特征趨勢有很大區別，可判斷樣品2是一種顏色面漆。樣品3和樣品4光譜曲線趨勢相近，上圖中的曲線分布與樣品2有所交叉，因此再進一步單獨對樣品3和4進行分析，如下圖。樣品3和樣品4光譜曲線趨勢相近，上圖中的曲線分布與樣品2有所交叉，因此進一步單獨對樣品3和4進行分析，如下圖。

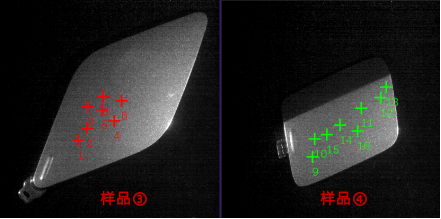

樣品3、4光譜標注灰度圖

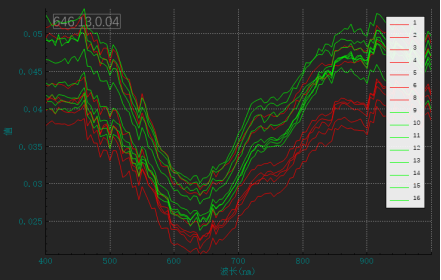

樣品3、4光譜曲線圖
從光譜曲線圖可看出，樣品3和樣品4光譜反射率曲線特征趨勢一致，因樣品表面弧度、噴漆厚度或角度不同而造成每個區域的反射率曲線在幅值上有所差異，可判斷樣品3和樣品4是同一種顏色面漆。最后對樣品5、6進行光譜分析，如下圖。

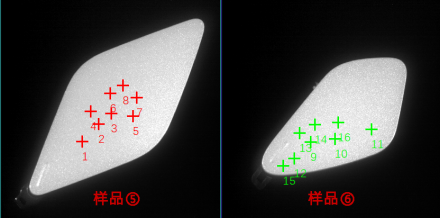

樣品5、6光譜標注灰度圖

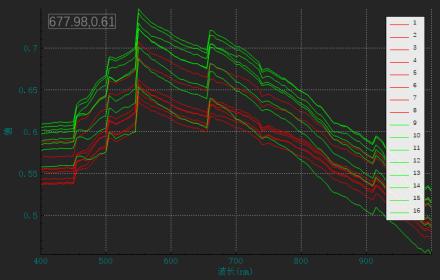

樣品5、6光譜曲線圖
從如上光譜曲線圖可看出，樣品5和樣品6光譜反射率曲線特征趨勢一致，因樣品表面弧度、噴漆厚度或角度不同而造成每個區域的反射率曲線在幅值上有所差異，可判斷樣品5和樣品6為同一種顏色面漆。
基于以上分析從反射率光譜曲線圖推斷，6種樣品應該是4種顏色面漆，樣品1是一種顏色面漆，樣品2是第二種顏色面漆，樣品3和樣品4應該屬于第三顏色面漆，樣品5和樣品6應該屬于第四種顏色面漆。
最后通過中達瑞和高光譜大數據分析應用云平臺，把采集的6個樣本數據放入數據集中，通過算法分析、模型訓練與匹配，得出結論與光譜曲線圖推斷結論高度一致，如下圖。

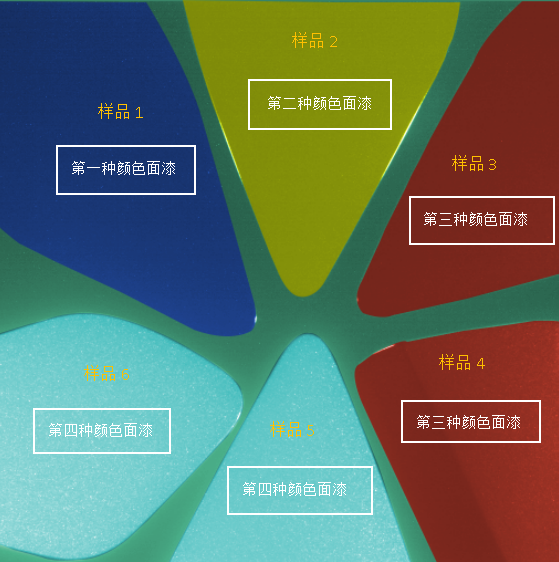

高光譜識別偽彩圖
高光譜成像技術因其光譜波段范圍寬，物質特征波段抓的準的特性，不僅可以基于物質的顏色來識別和篩選物質，還可基于物質的成分、大小、結構等多維度去捕捉普通成像所捕捉不到的物質圖像與光譜信息，是未來機器視覺成像技術主要發展方向之一。
